成都天府國際機場網架拼裝定位的原則

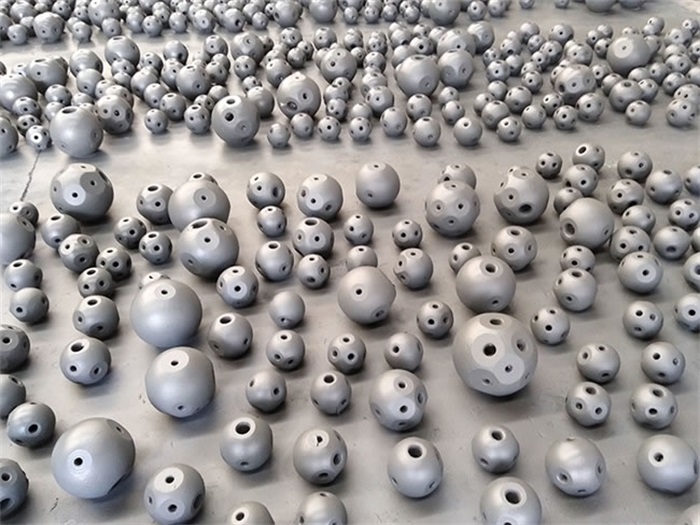

網架節點定位主要依靠網架桿件和焊接球的下料精度進行幾何位置確定，因此在網架下料及焊接球的加工方面要求精度達到GB50205-2001規范要求的精度。在制作過程中對桿件、焊接球進行逐個檢驗。
網架中心定位基準拼裝定位
首先根據圖紙中球節點的坐標求出各下弦球的Z坐標和高差，再根據中心區要拼網架球的大小在腳手架或地面上擺放支撐鋼管，用鋼管定位環確定球節點的位置，并連接拼裝節間桿件，形成下弦四邊形單元網格，再用三根腹桿將上弦中心球定位，使上弦球中心與地面投影中心位置吻合，連接拼裝其它二根腹桿，形成一個小單元基準控制點。
